    萬向鉸鏈補償器多用來補償立體管系的位移,由于其獨特的結構,管系支架不承受內壓推力,只承受補償器的彈力。使用時與平面鉸鏈布置方法相同。

    【產品名稱】:JWJ型萬向鉸鏈補償器

    【產品別名】:萬向型鉸鏈補償器

    【產品規格】:【DN100mm-DN1200mm】

    【產品壓力】:0.6-2.5MPa

    【產品認證】:ISO9001-2008

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • JWJ型萬向鉸鏈補償器1

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    萬向鉸鏈補償器主要以角偏轉的方式補償多平面彎曲管段的合成位移。 由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用,自身吸收內壓推力,不會對管道產生外力,因此管道支撐的設置可以簡化。萬向鉸鏈式波紋補償器可以補償管線任意向上的角位移。萬向鉸鏈型補償器與鉸鏈式不同處在于它有一個萬向環,在萬向環的周向有二對相互垂直的鉸鏈結構,因此它能吸收任意平面的角向位移,同樣吸收橫向位移時需二個或三個組合使用。

    產品特點

    萬向鉸鏈補償器通過一個萬向軸和銷軸的作用,實現了管道在任意平面內的角向位移。銷軸還能在一定程度上起到一個限位的作用,避免損壞波紋管。并且結構合理,運行穩定,極大減少了管道線路的后期維護。

    典型案例

    臺州污水處理廠三期工程

    近日,臺州污水處理廠三期工程正式開工建設。該工程位于椒南污水處理廠廠區東面,建設用地149畝,總投資超過4億元,建設期限為2016年至2018年。
    工程主要建設有日處理10萬噸污水的處理廠一座,服務面積約44平方公里,服務范圍包括葭沚西片區、下陳、洪家、三甲及臺州灣循環經濟產業集聚區椒江片區,服務人口約20萬人。
    上海駱盈向臺州污水處理廠供應的萬向鉸鏈補償器能夠針對管道線路在運行過程中出現的位移提供充足的角向,橫向等方向的位移補償,除此之外, 萬向鉸鏈補償器通過一個萬向軸和銷軸的作用,實現了管道在任意平面內的角向位移。銷軸還能在一定程度上起到一個限位的作用,避免損壞波紋管。并且結構合理,運行穩定,極大減少了管道線路的后期維護。

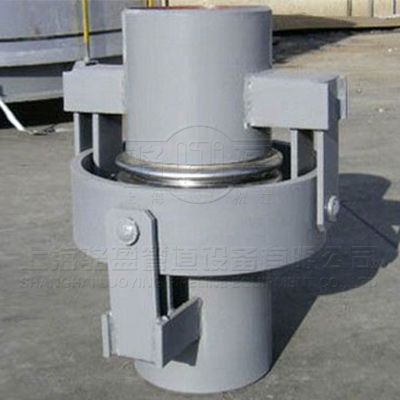

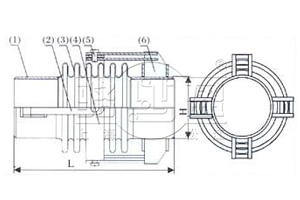

    產品示意圖

    JWJ型萬向鉸鏈補償器

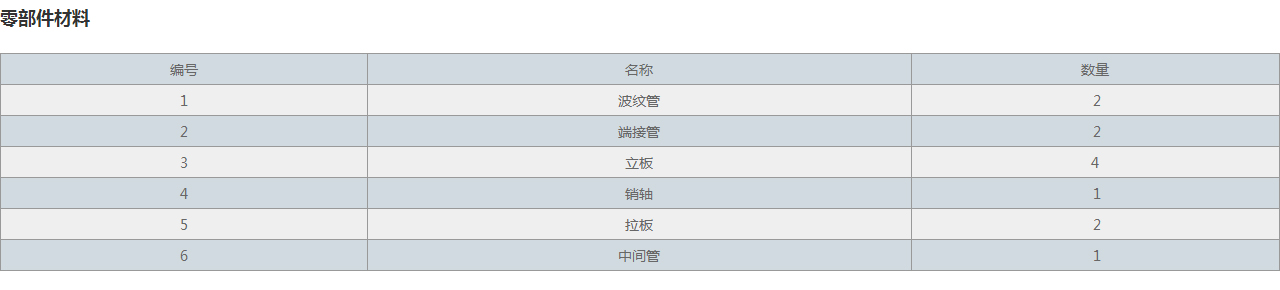

    零部件材料

    請點擊圖片看大圖

    JWJ型萬向鉸鏈補償器

    編號 名稱 數量
    1 波紋管  2
    2 端接管  2
    3 立板 4
    4 銷軸  1
    5 拉板  2
    6 中間管  1

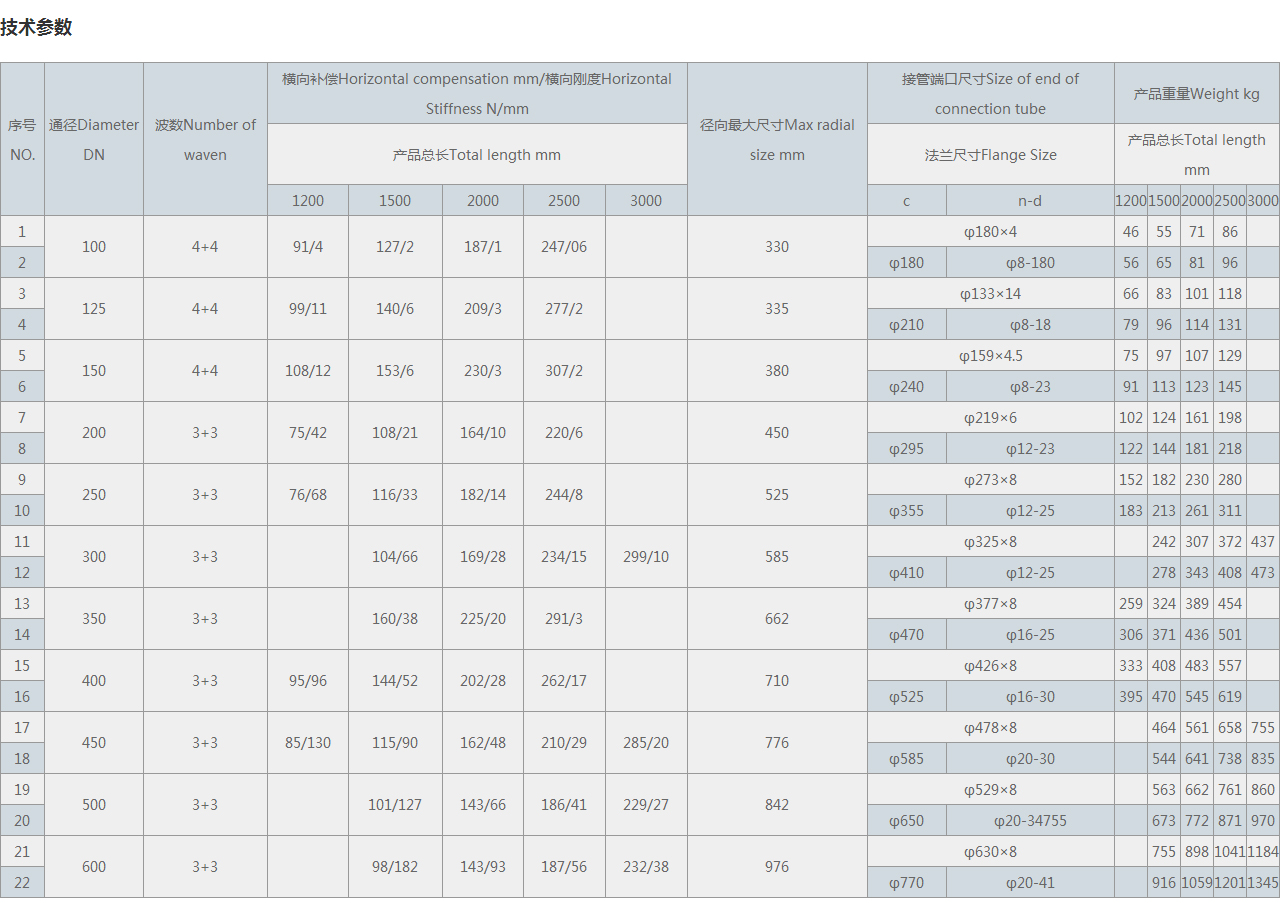

    技術參數

    請點擊圖片看大圖

    JWJ型萬向鉸鏈補償器

    序號NO. 通徑Diameter DN 波數Number of waven 橫向補償Horizontal compensation mm/橫向剛度Horizontal Stiffness N/mm 徑向很大尺寸Max radial size mm 接管端口尺寸Size of end of connection tube 產品重量Weight kg
    產品總長Total length mm 法蘭尺寸Flange Size 產品總長Total length mm
    1200 1500 2000 2500 3000 c n-d 1200 1500 2000 2500 3000
    1 100 4+4 91/4 127/2 187/1 247/06   330 φ180×4 46 55 71 86
    2 φ180 φ8-180 56 65 81 96
    3 125 4+4 99/11 140/6 209/3 277/2   335 φ133×14 66 83 101 118
    4 φ210 φ8-18 79 96 114 131
    5 150 4+4 108/12 153/6 230/3 307/2   380 φ159×4.5 75 97 107 129
    6 φ240 φ8-23 91 113 123 145
    7 200 3+3 75/42 108/21 164/10 220/6   450 φ219×6 102 124 161 198
    8 φ295 φ12-23 122 144 181 218
    9 250 3+3 76/68 116/33 182/14 244/8   525 φ273×8 152 182 230 280
    10 φ355 φ12-25 183 213 261 311
    11 300 3+3   104/66 169/28 234/15 299/10 585 φ325×8   242 307 372 437
    12 φ410 φ12-25   278 343 408 473
    13 350 3+3   160/38 225/20 291/3   662 φ377×8 259 324 389 454
    14 φ470 φ16-25 306 371 436 501
    15 400 3+3 95/96 144/52 202/28 262/17   710 φ426×8 333 408 483 557
    16 φ525 φ16-30 395 470 545 619
    17 450 3+3 85/130 115/90 162/48 210/29 285/20 776 φ478×8   464 561 658 755
    18 φ585 φ20-30   544 641 738 835
    19 500 3+3   101/127 143/66 186/41 229/27 842 φ529×8   563 662 761 860
    20 φ650 φ20-34755   673 772 871 970
    21 600 3+3   98/182 143/93 187/56 232/38 976 φ630×8   755 898 1041 1184
    22 φ770 φ20-41   916 1059 1201 1345
