    JWY型無約束型補償器內的波紋管采用單層、雙層或多層U型波,波紋管和導流套材料為 1Cr18Ni9Ti 等奧氏體不銹鋼。無約束型補償器在固定支架間距的確定和固定支座推力計算等和普通的軸向型補償器完全相同。

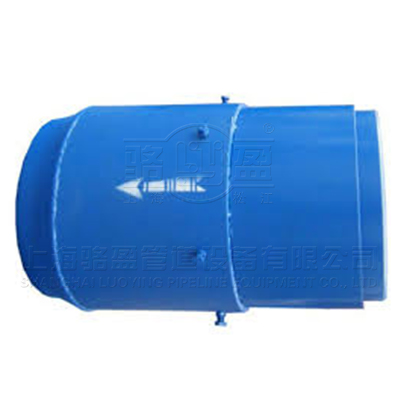

    【產品名稱】:JWY型無約束波紋補償器

    【產品別名】:無約束補償器、無約束補償接頭

    【產品規格】:【DN32mm-DN4000mm】

    【產品壓力】:0.6-2.5MPa

    【產品認證】:ISO9001-2008

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    •  JWY無約束波紋補償器

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    JWY型無約束膨脹節除了取消預拉伸工作外,還大大地降低了安裝要求。無約束膨脹節可像一般短管一樣安裝于管道中,不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼,也方便了運輸,安裝和保溫。JWY型無約束補償器的問世,無疑是熱力管道補償器產品的一項突破性前進。它不僅為補償器的生產開拓了新的領域,更重要的是它不但解決管道內存在工作介質推力的致命弱點,同時也解決了旁通管式無推力補償器應力過于集中,介質阻力大等弊端。

    產品特點

    無約束波紋補償器性能特點
    1、無約束型波紋補償器在固定支架間距的確定和固定支座推力計算和普通的軸向型補償器完全相同。為了使工程穩定可靠,無約束補償器除要求靠近固定支架安裝外,仍要求每個固定支架間距內設三個導向支架。
    2、無約束補償器可應用于管道的架空、地溝敷設,也可應用于有補償的直埋敷設,此時無約束補償器處應設檢查井或暗室。
    3、無約束波紋補償器用于管道的軸向補償,補償量大,具有強力自導向和超強的抗彎能力,從而可以簡化管道導向支架的設計,使導向支架的間距安裝均可任意調節。

    典型案例

    上海駱盈與山東東平第二污水處理廠進行合作


    1月31日,山東東平縣舉行第二污水處理廠PPP項目簽約儀式。縣委書記趙德健,縣委副書記、縣長王騫,縣政協主席劉祥濤,縣人大常委會黨組書記、~副主任劉思宏,副縣長侯圣玉,重慶康達~集團董事長趙雋賢參加簽約儀式。
    據悉,該項目設計規模10萬噸/年,占地面積約80畝,是經濟開發區~采取政府和社會資本合作(PPP模式)的項目。自去年6月份正式啟動以來,經過企業資格預審、競爭性磋商、很終確認談判及中標公示等程序,很終選定企業業績、管理水平、信譽度、凈資產等方面表現突出的重慶康達~集團作為社會資本合作方。
    王騫在致辭中說,康達~污水處理項目是我縣招商引資和項目建設工作的一件大事,也是縣經濟開發區踐行綠色發展理念、加快轉型升級步伐的一大突破。該項目作為縣城和經濟開發區重大基礎設施配套工程,建成運行后,將保障舊城區的絕大部分生活污水和開發區北部工業污水得到處理,是一件造福子孫后代的大事好事。
    此次,上海駱盈作為該項目的主要的補償器供應商,將竭盡全力供應優質的管道補償器,確保整個污水處理廠的安全運行。無約束膨脹節除了取消預拉伸工作外,還大大地降低了安裝要求。無約束膨脹節可像一般短管一樣安裝于管道中,不必按其它軸向型膨脹節通常要求的全線鋼管接好后再割下和膨脹節等長管道的方法。還由于無約束膨脹堅固的外殼,也方便了運輸,安裝和保溫。

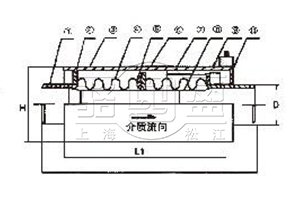

    產品示意圖

    JWY無約束波紋補償器

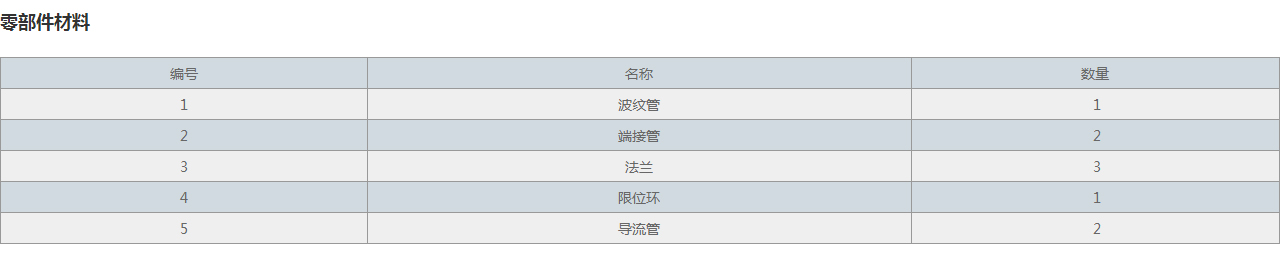

    零部件材料

    請點擊圖片看大圖

    JWY無約束波紋補償器

    編號 名稱 數量
    1 波紋管  1
    2 端接管  2
    3 法蘭  3
    4 限位環  1
    5 導流管  2

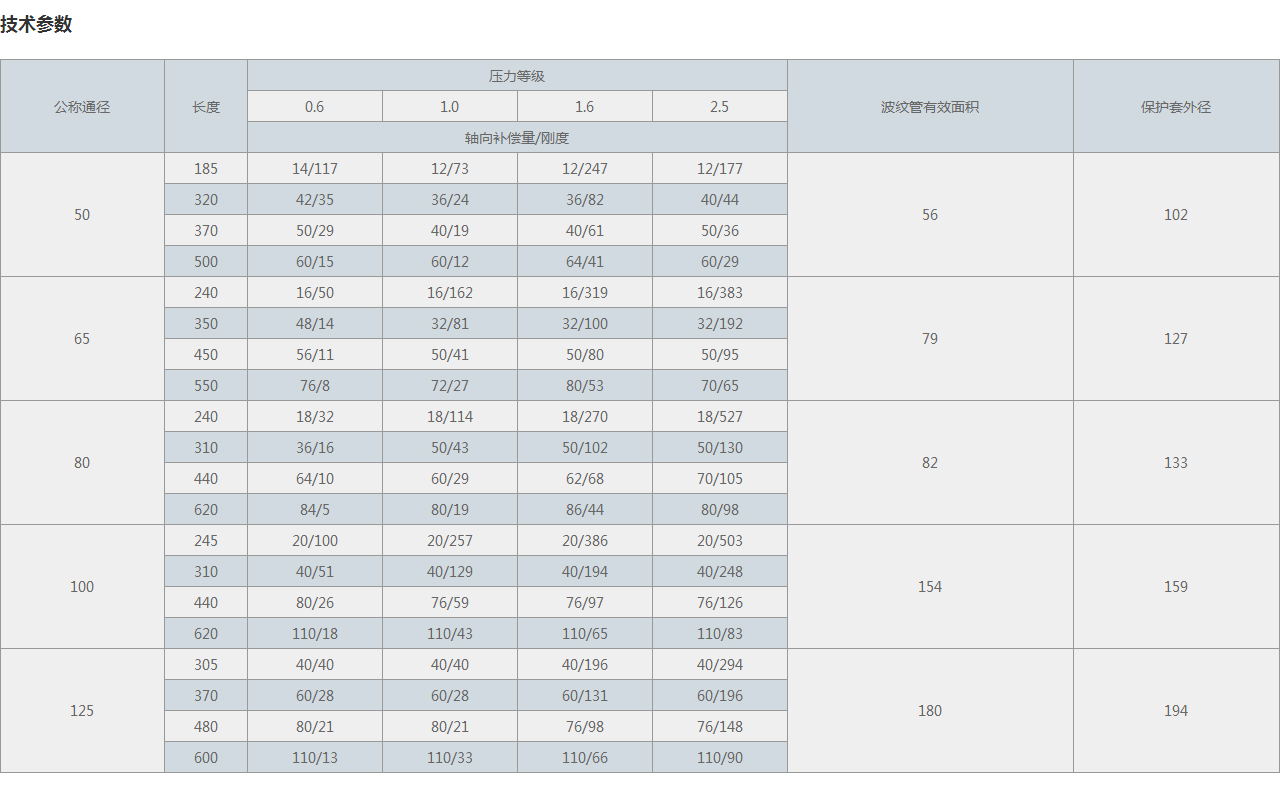

    技術參數

    請點擊圖片看大圖

    JWY無約束波紋補償器

    公稱通徑 長度 壓力等級 波紋管有效面積 保護套外徑
    0.6 1.0 1.6 2.5
    軸向補償量/剛度
    50 185 14/117 12/73 12/247 12/177 56 102
    320 42/35 36/24 36/82 40/44
    370 50/29 40/19 40/61 50/36
    500 60/15 60/12 64/41 60/29
    65 240 16/50 16/162 16/319 16/383 79 127
    350 48/14 32/81 32/100 32/192
    450 56/11 50/41 50/80 50/95
    550 76/8 72/27 80/53 70/65
    80 240 18/32 18/114 18/270 18/527 82 133
    310 36/16 50/43 50/102 50/130
    440 64/10 60/29 62/68 70/105
    620 84/5 80/19 86/44 80/98
    100 245 20/100 20/257 20/386 20/503 154 159
    310 40/51 40/129 40/194 40/248
    440 80/26 76/59 76/97 76/126
    620 110/18 110/43 110/65 110/83
    125 305 40/40 40/40 40/196 40/294 180 194
    370 60/28 60/28 60/131 60/196
    480 80/21 80/21 76/98 76/148
    600 110/13 110/33 110/66 110/90

    產品服務

    專業制造、專業服務,駱盈為你創造更多價值 !
    不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

    產品標準
    產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
    售前服務
    產品介紹,技術交流,非標產品設計,疑難解答。
    售中服務
    1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
    售后服務
    1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
    2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
    3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
    4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

    訂貨流程與須知

    1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
    2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
    3、具體商定:交貨期、特殊要求等事宜。


    訂貨須知
    1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
    (1)結構長度
    (2)連接形式
    (3)公稱直徑、全通徑、縮徑、管道尺寸
    (4)用介質及溫度、壓力范圍
    (5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
    2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
    3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
