    鉸鏈波紋補償器習慣上也叫伸縮節,由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠實現單個平面內的角向位移,兩個配對使用的話就能實現管道的橫向位移。

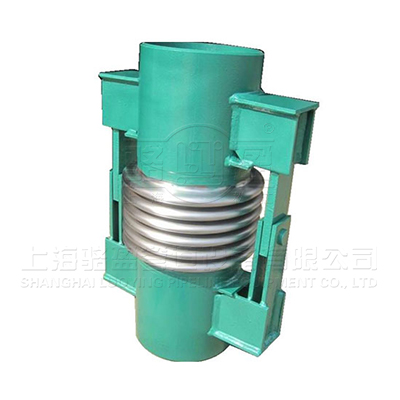

    【產品名稱】:JJL型鉸鏈型波紋補償器

    【產品別名】:鉸鏈型補償器 鉸鏈波紋補償器

    【產品規格】:【DN32mm-DN4000mm】

    【產品壓力】:0.6-2.5MPa

    【產品認證】:ISO9001-2008

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    鉸鏈型波紋補償器角向補償量非常大,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定,使用壽命長。兩端連接方式均為焊接。

    產品特點

    1、鉸鏈型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求。
    2、鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
    3、鉸鏈型補償器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作。
    4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差,以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
    5、組裝過程中,不允許焊渣飛濺到波殼表面,不允許波殼受到其它機械損傷。
    6、管系安裝完畢后,應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力。

    典型案例

    河北樂亭多元化能源項目


    據了解,上海航天能源股份有限公司是一家專業從事氣態能源營運技術和設備的研制、開發、生產、銷售、服務的跨行業、多元化集團性企業,自一九九六年起至今被連續認定為上海市高新技術企業。公司作為中國航天上海基地所屬機構,匯聚了航空航天工業所獨具的科技優勢、人才優勢以及管理優勢,在氣態能源的產品提供及服務領域取得了可喜的成就,是中國航天科技集團的重點企業之一。
    該項目總投資45348萬元,分三期建設。一期工程主要建設2臺20t/h的燃氣蒸汽鍋爐,滿足園區現有的蒸汽需求,預計在3月31日完工。項目全部建成運營后后,在滿負荷運行條件下,每年可發電3.1億kWh,產蒸汽71.3萬噸,年經濟效益約4600萬元。
    上海駱盈向樂亭多元化多元化能源項目供應的鉸鏈型波紋補償器角向補償量非常大,產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量很大。性能穩定,使用壽命長。兩端連接方式均為焊接。

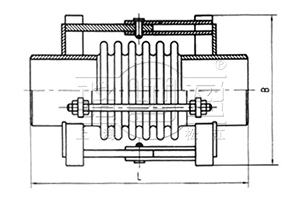

    產品示意圖

    JJL鉸鏈型波紋補償器JJL鉸鏈型波紋補償器

    零部件材料

    請點擊圖片看大圖

    JJL鉸鏈型波紋補償器

    編號 名稱 數量
    1 波紋管  2
    2 端接管  2
    3 立板 4
    4 銷軸  1
    5 拉板  2
    6 中間管  1

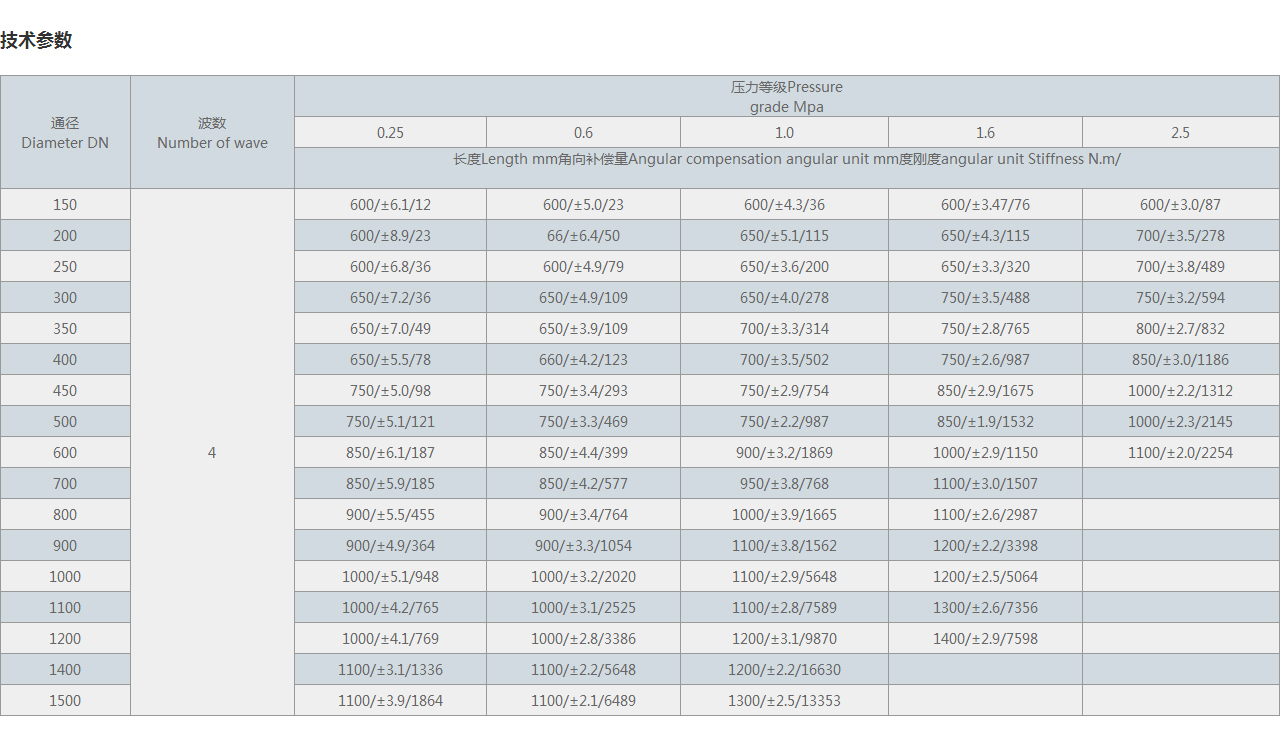

    技術參數

    請點擊圖片看大圖

    JJL鉸鏈型波紋補償器

    通徑

    Diameter DN

    波數

    Number of wave

    壓力等級Pressure

    grade Mpa

    0.25 0.6 1.0 1.6 2.5

    長度Length mm角向補償量Angular compensation angular unit mm度剛度angular unit Stiffness N.m/



    150 4 600/±6.1/12 600/±5.0/23 600/±4.3/36 600/±3.47/76 600/±3.0/87
    200 600/±8.9/23 66/±6.4/50 650/±5.1/115 650/±4.3/115 700/±3.5/278
    250 600/±6.8/36 600/±4.9/79 650/±3.6/200 650/±3.3/320 700/±3.8/489
    300 650/±7.2/36 650/±4.9/109 650/±4.0/278 750/±3.5/488 750/±3.2/594
    350 650/±7.0/49 650/±3.9/109 700/±3.3/314 750/±2.8/765 800/±2.7/832
    400 650/±5.5/78 660/±4.2/123 700/±3.5/502 750/±2.6/987 850/±3.0/1186
    450 750/±5.0/98 750/±3.4/293 750/±2.9/754 850/±2.9/1675 1000/±2.2/1312
    500 750/±5.1/121 750/±3.3/469 750/±2.2/987 850/±1.9/1532 1000/±2.3/2145
    600 850/±6.1/187 850/±4.4/399 900/±3.2/1869 1000/±2.9/1150 1100/±2.0/2254
    700 850/±5.9/185 850/±4.2/577 950/±3.8/768 1100/±3.0/1507
    800 900/±5.5/455 900/±3.4/764 1000/±3.9/1665 1100/±2.6/2987
    900 900/±4.9/364 900/±3.3/1054 1100/±3.8/1562 1200/±2.2/3398
    1000 1000/±5.1/948 1000/±3.2/2020 1100/±2.9/5648 1200/±2.5/5064
    1100 1000/±4.2/765 1000/±3.1/2525 1100/±2.8/7589 1300/±2.6/7356
    1200 1000/±4.1/769 1000/±2.8/3386 1200/±3.1/9870 1400/±2.9/7598
    1400 1100/±3.1/1336 1100/±2.2/5648 1200/±2.2/16630
    1500 1100/±3.9/1864 1100/±2.1/6489 1300/±2.5/13353

    產品服務

    專業制造、專業服務,駱盈為你創造更多價值 !
    不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

    產品標準
    產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
    售前服務
    產品介紹,技術交流,非標產品設計,疑難解答。
    售中服務
    1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
    售后服務
    1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
    2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
    3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
    4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

    訂貨流程與須知

    1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
    2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
    3、具體商定:交貨期、特殊要求等事宜。


    訂貨須知
    1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
    (1)結構長度
    (2)連接形式
    (3)公稱直徑、全通徑、縮徑、管道尺寸
    (4)用介質及溫度、壓力范圍
    (5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
    2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
    3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
