    JDH型大拉桿橫向波紋補償器使用說明:大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移,通常不用來補償角位移。

    【產品名稱】:JDH型大拉桿橫向波紋補償器

    【產品別名】:橫向波紋補償器,大拉桿波紋補償器、波紋補償器

    【產品規格】:【DN100mm-DN1000mm】

    【產品壓力】:0.25-2.5MPa

    【產品認證】:ISO9001-2008

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    該補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動,同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成,它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠實現管道的橫向,角向位移。能夠吸收管線的內壓推力。運行穩定,使用壽命長。

    產品特點

    大拉桿橫向波紋補償器對支座作用力的計算:
    橫向彈力: Fy=Ky·Y      彎矩:M=Fy·L
    式 中: Ky-橫向剛度 N/mm   Y-橫向實際位移(變形量)mm
    L-管架到補償器中點的距離   m。
    應用舉例(不考慮溫度對補償量及剛度的修正)
    某碳鋼管道,公稱通徑500mm,工作壓力0.6MPa,介質溫度350℃,環境很低溫度-10℃,補償器安裝溫度20℃,根據管道布局(如圖)需安裝一大拉桿橫向型補償器,用于補償AB管段160mm的橫向位移,補償器疲勞破壞次數按15000次考慮,試計算支座AC的受力。

    解:(1)根據AB管段的橫向位移
    Y=160mm,查樣本可選用0.6DLB500-FB-2000,橫向補償量Y0=193mm,橫向剛度Ky=22N/mm
    (2)A、C支座受力計算
    計算時考慮冷緊且冷緊量可取實際補償量的一半即1/2Y。  FA=Ky·160/2=22×80=1760(N)   MA=FA×2=1760×2=3520(N·m)
    FB=Ky·160/2=22×80=1760(N)   MB=FB ×2=1760×2=3520(N·m)
    即:A,C支座分別承受1760牛頓的推力和3520牛頓·米的力距。

    典型案例

    上海駱盈向油車港東片集鎮污水管網工程供應優質補償器產品


    近日,油車港鎮東片集鎮污水管網工程開工建設,標志著新一年的城鄉生活污水治理緊鑼密鼓地揭開了序幕。
    據了解,根據《油車港鎮污水管網工程規劃》和《秀洲區農村生活污水治理規劃》,主要建設從油車港食品工業園區至錢家橋村城鄉一體新社區的污水支管2.36公里,地埋式提升泵站2座。此外,還將收集古竇涇和錢家橋城鄉一體新社區、塘楊公路沿線城鎮居民、保留傳統自然村落農戶、企事業單位的各類生活污水,并經東片集鎮泵站提升后往西排入北陽路已建污水重力管中。

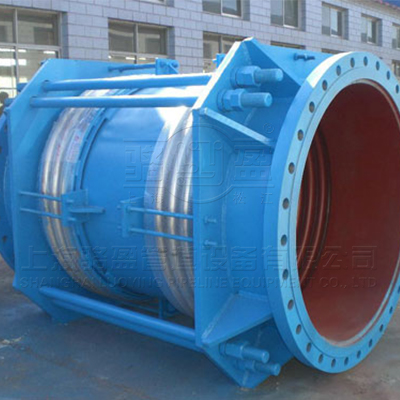

    上海駱盈生產的大拉桿橫向波紋補償器由接管﹑二個波紋管以及大拉桿等零件構成。球面螺母繞球面墊圈轉動,同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成,它能吸收管系的橫向位移。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。能夠實現管道的橫向,角向位移。能夠吸收管線的內壓推力。運行穩定,使用壽命長。

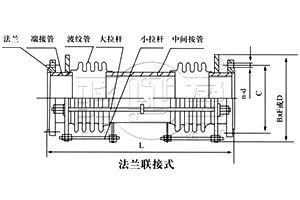

    產品示意圖

    JDH大拉桿橫向波紋補償器

    零部件材料

    請點擊圖片看大圖

    JDH大拉桿橫向波紋補償器

    編號 名稱 數量
    1 波紋管  2
    2 端接管  2
    3 限位拉桿  n
    4 螺栓  n
    5 螺母  4n
    6 中間管  1

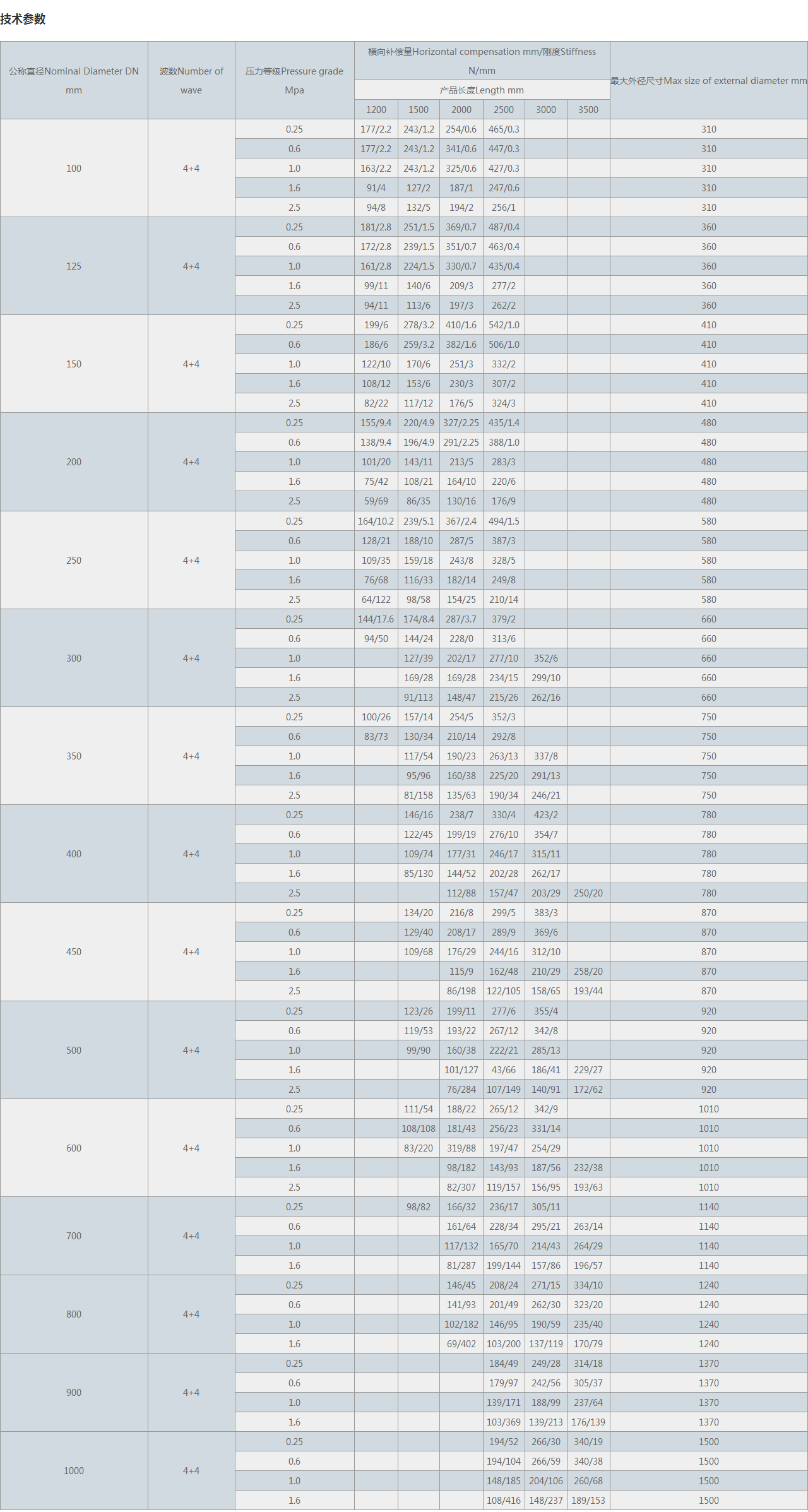

    技術參數

    請點擊圖片看大圖

    JDH大拉桿橫向波紋補償器

    公稱直徑Nominal Diameter DN mm 波數Number of wave 壓力等級Pressure grade Mpa 橫向補償量Horizontal compensation mm/剛度Stiffness N/mm 很大外徑尺寸Max size of external diameter mm
    產品長度Length mm
    1200 1500 2000 2500 3000 3500
    100 4+4 0.25 177/2.2 243/1.2 254/0.6 465/0.3     310
    0.6 177/2.2 243/1.2 341/0.6 447/0.3     310
    1.0 163/2.2 243/1.2 325/0.6 427/0.3     310
    1.6 91/4 127/2 187/1 247/0.6     310
    2.5 94/8 132/5 194/2 256/1     310
    125 4+4 0.25 181/2.8 251/1.5 369/0.7 487/0.4     360
    0.6 172/2.8 239/1.5 351/0.7 463/0.4     360
    1.0 161/2.8 224/1.5 330/0.7 435/0.4     360
    1.6 99/11 140/6 209/3 277/2     360
    2.5 94/11 113/6 197/3 262/2     360
    150 4+4 0.25 199/6 278/3.2 410/1.6 542/1.0     410
    0.6 186/6 259/3.2 382/1.6 506/1.0     410
    1.0 122/10 170/6 251/3 332/2     410
    1.6 108/12 153/6 230/3 307/2     410
    2.5 82/22 117/12 176/5 324/3     410
    200 4+4 0.25 155/9.4 220/4.9 327/2.25 435/1.4     480
    0.6 138/9.4 196/4.9 291/2.25 388/1.0     480
    1.0 101/20 143/11 213/5 283/3     480
    1.6 75/42 108/21 164/10 220/6     480
    2.5 59/69 86/35 130/16 176/9     480
    250 4+4 0.25 164/10.2 239/5.1 367/2.4 494/1.5     580
    0.6 128/21 188/10 287/5 387/3     580
    1.0 109/35 159/18 243/8 328/5     580
    1.6 76/68 116/33 182/14 249/8     580
    2.5 64/122 98/58 154/25 210/14     580
    300 4+4 0.25 144/17.6 174/8.4 287/3.7 379/2     660
    0.6 94/50 144/24 228/0 313/6     660
    1.0   127/39 202/17 277/10 352/6   660
    1.6   169/28 169/28 234/15 299/10   660
    2.5   91/113 148/47 215/26 262/16   660
    350 4+4 0.25 100/26 157/14 254/5 352/3     750
    0.6 83/73 130/34 210/14 292/8     750
    1.0   117/54 190/23 263/13 337/8   750
    1.6   95/96 160/38 225/20 291/13   750
    2.5   81/158 135/63 190/34 246/21   750
    400 4+4 0.25   146/16 238/7 330/4 423/2   780
    0.6   122/45 199/19 276/10 354/7   780
    1.0   109/74 177/31 246/17 315/11   780
    1.6   85/130 144/52 202/28 262/17   780
    2.5     112/88 157/47 203/29 250/20 780
    450 4+4 0.25   134/20 216/8 299/5 383/3   870
    0.6   129/40 208/17 289/9 369/6   870
    1.0   109/68 176/29 244/16 312/10   870
    1.6     115/9 162/48 210/29 258/20 870
    2.5     86/198 122/105 158/65 193/44 870
    500 4+4 0.25   123/26 199/11 277/6 355/4   920
    0.6   119/53 193/22 267/12 342/8   920
    1.0   99/90 160/38 222/21 285/13   920
    1.6     101/127 43/66 186/41 229/27 920
    2.5     76/284 107/149 140/91 172/62 920
    600 4+4 0.25   111/54 188/22 265/12 342/9   1010
    0.6   108/108 181/43 256/23 331/14   1010
    1.0   83/220 319/88 197/47 254/29   1010
    1.6     98/182 143/93 187/56 232/38 1010
    2.5     82/307 119/157 156/95 193/63 1010
    700 4+4 0.25   98/82 166/32 236/17 305/11   1140
    0.6     161/64 228/34 295/21 263/14 1140
    1.0     117/132 165/70 214/43 264/29 1140
    1.6     81/287 199/144 157/86 196/57 1140
    800 4+4 0.25     146/45 208/24 271/15 334/10 1240
    0.6     141/93 201/49 262/30 323/20 1240
    1.0     102/182 146/95 190/59 235/40 1240
    1.6     69/402 103/200 137/119 170/79 1240
    900 4+4 0.25       184/49 249/28 314/18 1370
    0.6       179/97 242/56 305/37 1370
    1.0       139/171 188/99 237/64 1370
    1.6       103/369 139/213 176/139 1370
    1000 4+4 0.25       194/52 266/30 340/19 1500
    0.6       194/104 266/59 340/38 1500
    1.0       148/185 204/106 260/68 1500
    1.6       108/416 148/237 189/153 1500

    產品服務

    專業制造、專業服務,駱盈為你創造更多價值 !
    不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

    產品標準
    產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
    售前服務
    產品介紹,技術交流,非標產品設計,疑難解答。
    售中服務
    1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
    售后服務
    1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
    2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
    3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
    4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

    訂貨流程與須知

    1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
    2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
    3、具體商定:交貨期、特殊要求等事宜。


    訂貨須知
    1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
    (1)結構長度
    (2)連接形式
    (3)公稱直徑、全通徑、縮徑、管道尺寸
    (4)用介質及溫度、壓力范圍
    (5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
    2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
    3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
