    三片式內螺紋連接球閥屬于內螺紋連接球閥的一種。閥體鑄造采用先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 球閥
    • 內螺紋球閥
    • 三片式內螺紋球閥
    • Q11F 型三片式內螺紋球閥
    • Q11F 型三片式球閥

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作,球閥是一種轉角為90°的旋轉類閥門,密封性能優良, (全徑球閥)流量系數大流阻系數小,結構簡單,使用壽命長,便于維修。

    產品特點

    三片式內螺紋連接球閥廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。驅動方式:手動、電動、氣動。
    Q11F 型 PN16~PN100 三片式內螺紋球閥適用于 PN1.0~10.0MPa,工作溫度 -29~200℃(密封圈為增強聚四氟乙烯)或 -29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質
    ●設計與制造: ANSI/ASME B16.34、BS5351、GB/T12237
    ●結構長度:BTL廠標
    ●螺紋尺寸:ANSI/ASME B1.20.1、 BS21 、GB/T7306
    ●檢驗與試驗:API598、JB/T9092

    典型案例

    上海駱盈與溫州污水處理設施PPP項目簽訂合作協議

    近日,永嘉黃田、江東污水處理設施PPP項目正式簽約,這也是溫州~污水處理設施建設的PPP項目。
    該項目包括黃田污水處理廠一期工程、江東污水處理廠一期工程與黃田片配套污水管網工程。
    黃田污水處理廠位于永嘉縣黃田街道洞橋頭41省道獅子嶺隧道口,將采用生物脫氮除磷工藝,達到一級A排放標準,規劃占地面積80.87畝,設計總規模6萬噸/日。其中,一期設計規模為1萬噸/日,新建黃田片配套污水管網長度約23.4公里。
    江東污水處理廠位于三江街道長岙村加油站外側,也采用生物脫氮除磷工藝,達到一級A排放標準,規劃占地面積81畝,設計總規模6萬噸/日,一期設計規模為1萬噸/日。
    上海駱盈專業生產多種球形閥門,安裝在管道線路上能夠起到良好的疏通關閉的性能,此次上海駱盈作為三片式球閥主要供應商將竭盡全力做好閥門的供應工作,做到質量從嚴,服務從優的標準,從而滿足用戶的實際要求。

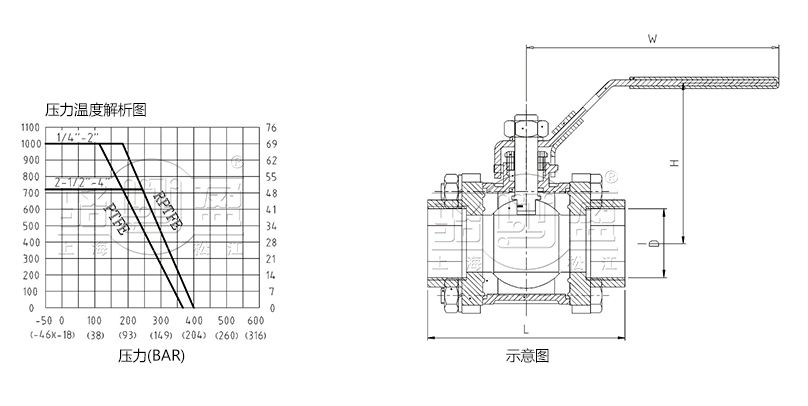

    產品示意圖

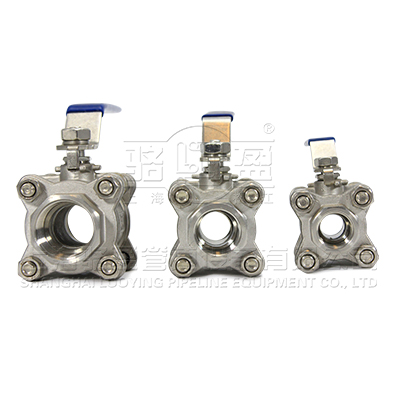

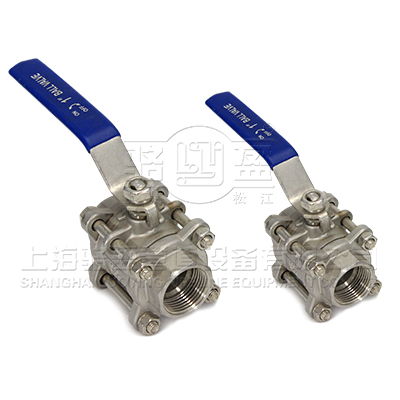

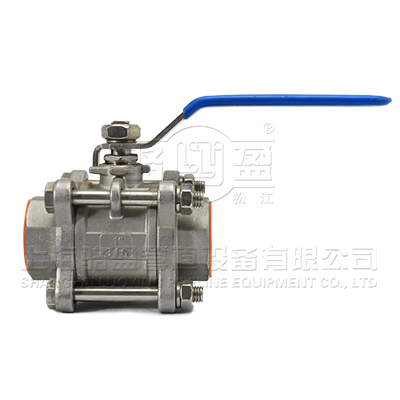

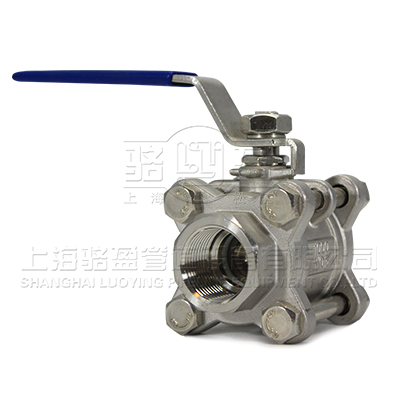

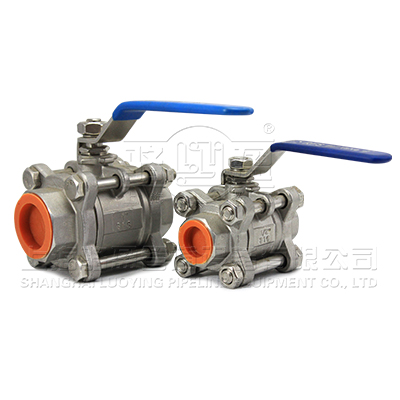

    三片式內螺紋球閥

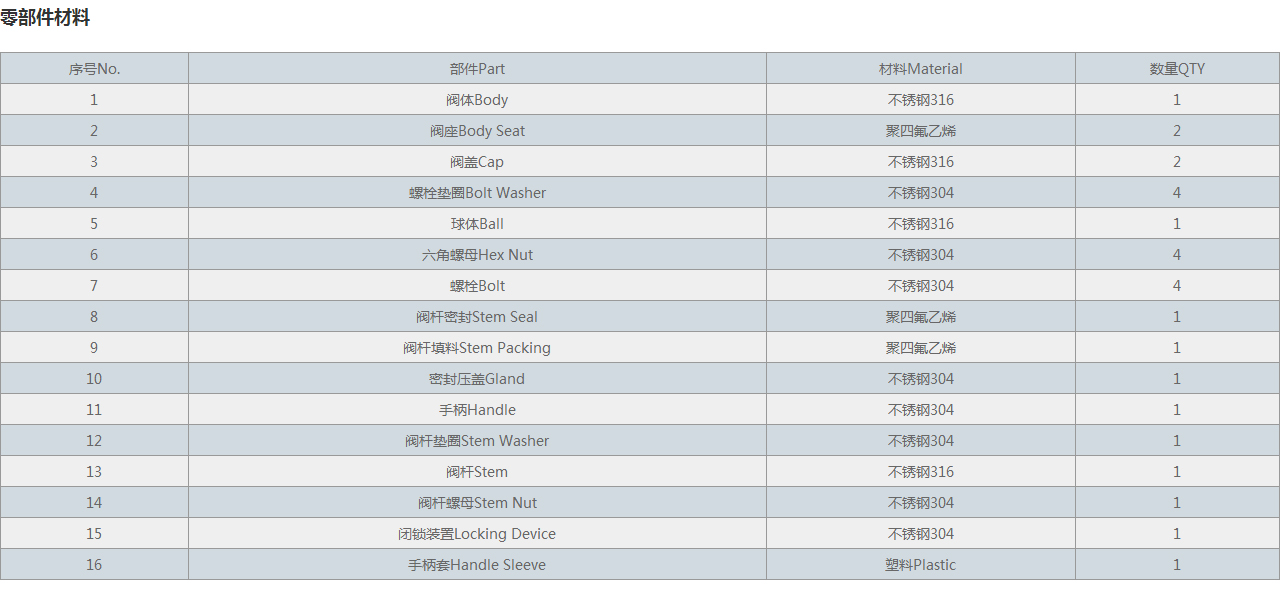

    零部件材料

    請點擊圖片看大圖

    Q11F-型三片式內螺紋球閥

    序號No. 部件Part 材料Material 數量QTY
    1 閥體Body 不銹鋼316 1
    2 閥座Body Seat 聚四氟乙烯 2
    3 閥蓋Cap 不銹鋼316 2
    4 螺栓墊圈Bolt Washer 不銹鋼304 4
    5 球體Ball 不銹鋼316 1
    6 六角螺母Hex Nut 不銹鋼304 4
    7 螺栓Bolt 不銹鋼304 4
    8 閥桿密封Stem Seal 聚四氟乙烯 1
    9 閥桿填料Stem Packing 聚四氟乙烯 1
    10 密封壓蓋Gland 不銹鋼304 1
    11 手柄Handle 不銹鋼304 1
    12 閥桿墊圈Stem Washer 不銹鋼304 1
    13 閥桿Stem 不銹鋼316 1
    14 閥桿螺母Stem Nut 不銹鋼304 1
    15 閉鎖裝置Locking Device 不銹鋼304 1
    16 手柄套Handle Sleeve 塑料Plastic 1

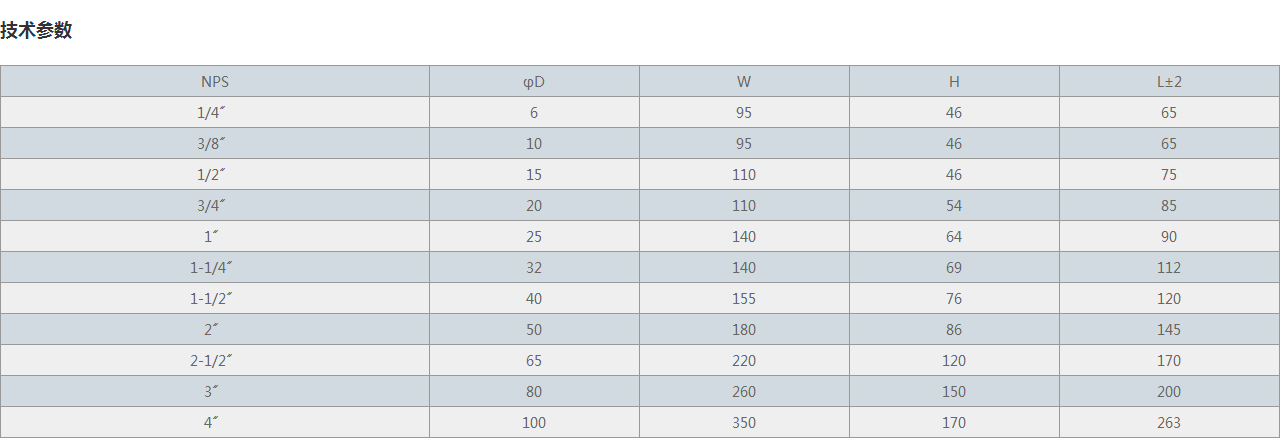

    技術參數

    請點擊圖片看大圖

    Q11F-型三片式內螺紋球閥

    NPS φD W H L±2
    1/4〞 6 95 46 65
    3/8〞 10 95 46 65
    1/2〞 15 110 46 75
    3/4〞 20 110 54 85
    1〞 25 140 64 90
    1-1/4〞 32 140 69 112
    1-1/2〞 40 155 76 120
    2〞 50 180 86 145
    2-1/2〞 65 220 120 170
    3〞 80 260 150 200
    4〞 100 350 170 263

    產品服務

    專業制造、專業服務,駱盈為你創造更多價值 !
    不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

    產品標準
    產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
    售前服務
    產品介紹,技術交流,非標產品設計,疑難解答。
    售中服務
    1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
    售后服務
    1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
    2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
    3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
    4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

    訂貨流程與須知

    1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
    2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
    3、具體商定:交貨期、特殊要求等事宜。


    訂貨須知
    1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
    (1)結構長度
    (2)連接形式
    (3)公稱直徑、全通徑、縮徑、管道尺寸
    (4)用介質及溫度、壓力范圍
    (5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
    2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
    3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
